本產品適用于交流50Hz，額定電壓12kv的輸電線路和電力變壓器的短路和過載保護。
結構及動作原理
熔斷器由絕緣子和熔管兩大部分組成，在正常工作時，通過熔絲將觸頭的活動關節鎖緊，處于合閘位置。熔絲熔斷后，活動關節失去張力，熔管在自重和彈力的作用于下，迅速跌落，形成明顯的隔離間隙。
基本參數
| 產品型號 |
額定電壓kv |
額定電流A |
開斷電流KA(有效值） |
三相斷流容量MVA |
爬電距離mm |
重量kg |
| RW3-12/100 |
12 |
100 |
8.7 |
150 |
288 |
5.7 |
| RW3-12(w)/100 |
400 |
6.5 |
| RW3-12/200 |
200 |
288 |
5.8 |
| RW3-12(w)/200 |
400 |
6.6 |
| RW11-12/100 |
12 |
100 |
8.7 |
150 |
400 |
7.2 |
| RW11-12/200 |
200 |

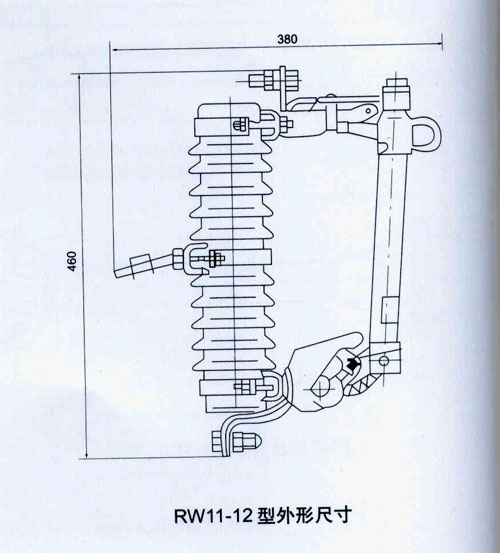

外型及安裝尺寸
